NH sigorta tedarikçisi olarak, NH sigortaların diğer elektrikli cihazlarla uyumluluğunun sağlanması işimizin çok önemli bir yönüdür. NH sigortalar, çeşitli elektrik sistemlerinde aşırı akım ve kısa devre koşullarına karşı koruma sağlamak için yaygın olarak kullanılmaktadır. Bu blogda bu uyumluluğun nasıl sağlanacağına dair bazı önemli noktaları paylaşacağım.
NH Sigortaların Temellerini Anlamak
Uyumluluğa geçmeden önce NH sigortalarının ne olduğunu anlamak önemlidir. NH sigortalar, yüksek kısa devre akımlarını güvenli bir şekilde kesmek için tasarlanmış yüksek kesme kapasiteli sigortalardır. Endüstriyel ve ticari elektrik tesisatlarında yaygın olarak kullanılırlar. "NH" Almanca'da "Niederung Hoechstleistung" anlamına gelir ve "Alçak gerilim yüksek performansı" anlamına gelir.
Bu sigortalar farklı derecelerde ve boyutlarda mevcuttur;NT/NH4 Sigorta Bağlantısı,Gösterge Sigorta Bağlantılı NH00C, VeGösterge Sigorta Bağlantılı NH3. Her tip, elektrik sisteminin akım ve voltaj gereksinimlerine bağlı olarak belirli uygulamalar için uygundur.
Gerilim Uyumluluğu
Uyumluluğun sağlanmasında temel faktörlerden biri voltajdır. NH sigortasının nominal voltajı sistem voltajına uygun olmalıdır. Sistemden daha düşük nominal gerilime sahip bir sigortanın kullanılması, sigortanın zamanından önce arızalanmasına veya yeterli koruma sağlamamasına neden olabilir. Örneğin, bir sistem 400V'ta çalışıyorsa, 230V dereceli bir NH sigortanın kullanılması, daha yüksek voltaja dayanamayabileceği ve kısa devreye veya diğer elektriksel tehlikelere neden olabileceği için son derece tehlikelidir.
Öte yandan, sistemden çok daha yüksek nominal gerilime sahip bir sigortanın kullanılması genel olarak kabul edilebilir ancak uygun maliyetli olmayabilir. Önemli ölçüde daha yüksek voltaj değerine sahip bir sigorta, daha büyük fiziksel boyut ve farklı kesme kapasitesi gibi uygulama için gerekli olmayabilecek farklı özelliklere sahip olabilir.
Güncel Derecelendirme Uyumluluğu
NH sigortasının mevcut değeri başka bir kritik faktördür. Elektrikli cihazın veya devrenin normal çalışma akımına ve beklenen aşırı yük ve kısa devre akımlarına göre seçilmelidir. Sigortanın akım değeri çok düşükse, normal çalışma sırasında sık sık atacak ve gereksiz kesintilere neden olacaktır. Örneğin, bir motorun normal çalışma akımı 10A ise, motor çalıştırıldığında bir miktar ani akıma izin veren 12A veya 15A akım değerine sahip bir sigorta uygun olabilir.
Tersine, eğer akım değeri çok yüksekse, aşırı akım veya kısa devre durumunda sigorta patlamayabilir, bu da elektrikli cihaza zarar verebilir ve güvenlik riski oluşturabilir. Bir elektrikli cihaz ilk açıldığında akan yüksek akım olan ani akımın dikkate alınması önemlidir. Motorlar ve transformatörler gibi bazı elektrikli cihazlar, normal çalışma akımının birkaç katı olabilen yüksek bir ani akıma sahiptir. Bu gibi durumlarda yanlış açmayı önlemek için zaman gecikmesi özelliğine sahip bir sigorta gerekli olabilir.
Kırma Kapasitesi Uyumluluğu
Bir sigortanın kesme kapasitesi, çevredeki elektrikli ekipmanlara zarar vermeden kısa devre akımını güvenli bir şekilde kesme yeteneğini ifade eder. Genellikle kiloamper (kA) cinsinden ifade edilir. NH sigortasının kesme kapasitesi, kurulum noktasındaki olası kısa devre akımına eşit veya bundan daha büyük olmalıdır.
Örneğin, alçak gerilim endüstriyel elektrik sisteminde, özellikle güç kaynağına yakın alanlarda olası kısa devre akımı oldukça yüksek olabilir. Sigortanın kesme kapasitesi çok düşükse, kısa devre akımını kesemeyebilir, bu da patlamaya veya elektrik sisteminde ciddi hasara neden olabilir. Bu nedenle olası kısa devre akımını doğru hesaplamak ve uygun kesme kapasitesine sahip bir sigorta seçmek çok önemlidir.
Fiziksel Uyumluluk
Fiziksel uyumluluk da önemlidir. NH sigortası, sigorta tutucusuna veya şalt cihazına tam olarak oturmalıdır. Farklı NH sigorta türleri farklı fiziksel boyutlara sahiptir ve doğru şekilde uymayan bir sigortanın kullanılması zayıf elektrik temasına, aşırı ısınmaya ve hatta yangın tehlikesine yol açabilir.

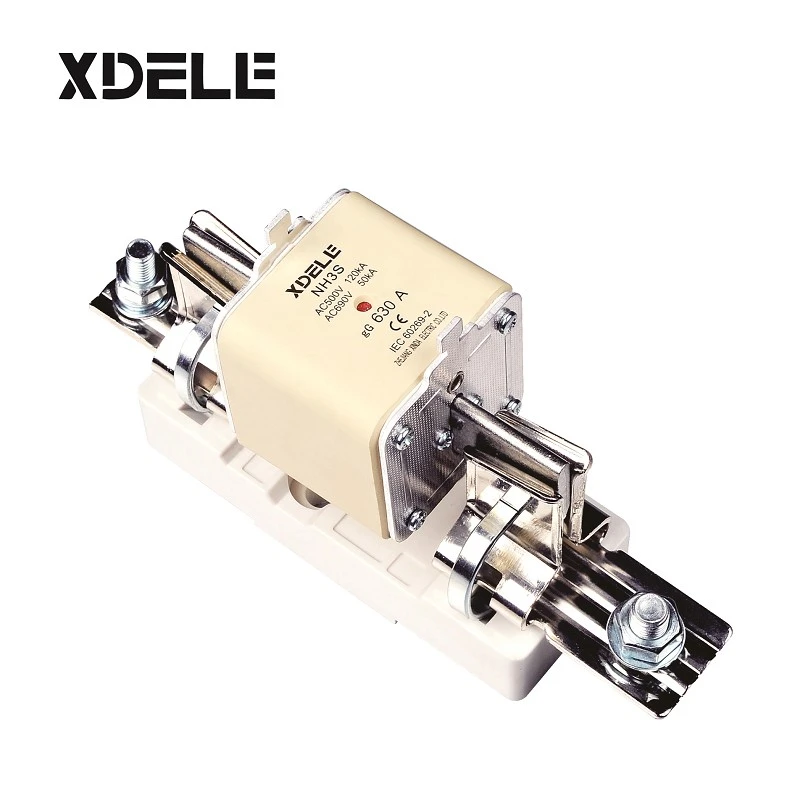

Sigorta tutucusunun veya anahtarlama donanımının, kullanılan NH sigorta tipine uygun şekilde tasarlandığından emin olmak da önemlidir. Bazı sigorta tutucuları, göstergeli sigortalar için özel olarak tasarlanmıştır.Gösterge Sigorta Bağlantılı NH00CVeGösterge Sigorta Bağlantılı NH3. Uyumlu olmayan bir sigorta tutucusunda gösterge bulunan bir sigortanın kullanılması, göstergenin düzgün çalışmasını engelleyerek, atmış bir sigortanın tespit edilmesini zorlaştırabilir.
Diğer Koruma Cihazları ile Koordinasyon
NH sigortalar genellikle devre kesiciler ve röleler gibi diğer koruma cihazlarıyla birlikte çalışır. Seçici koruma sağlamak için bu cihazların uygun şekilde koordine edildiğinden emin olmak önemlidir. Seçici koruma, yalnızca arızaya en yakın sigortanın veya koruma cihazının çalışması gerektiği ve sistemin geri kalanını çalışır halde tutarken devrenin arızalı kısmını izole etmesi gerektiği anlamına gelir.
Örneğin, büyük bir elektrik dağıtım sisteminde, ana beslemede bir devre kesici kullanılabilir ve branşman devrelerinde NH sigortalar kullanılabilir. Sigortanın ve devre kesicinin zaman-akım özellikleri, bir arıza durumunda, arıza branşman devresinde ise ilk olarak sigorta atacak ve devre kesici kapalı kalacak şekilde koordine edilmelidir. Bu, arıza süresinin en aza indirilmesine ve tüm sistemin gereksiz yere açılmasını önlemeye yardımcı olur.
Çevresel Uyumluluk
NH sigortasının kurulduğu ortam, diğer elektrikli cihazlarla uyumluluğunu da etkileyebilir. Sıcaklık, nem ve titreşim gibi faktörler sigortanın performansını etkileyebilir. Örneğin, yüksek sıcaklıklar sigorta elemanının daha hızlı ısınmasına, ömrünün kısalmasına ve potansiyel olarak erken patlamasına neden olabilir.
Yüksek nemli bir ortamda sigorta terminallerinde korozyon meydana gelebilir ve bu da elektrik temasının zayıf olmasına neden olabilir. Titreşim, sigorta elemanının kırılmasına veya gevşemesine neden olabilir ve bu da performansını etkileyebilir. Bu nedenle tesisatın çevre koşullarına uygun NH sigortaların seçilmesi önemlidir.
Test ve Sertifikasyon
NH sigortaların diğer elektrikli cihazlarla uyumluluğunu sağlamak için ilgili uluslararası standartlara göre test edilmiş ve onaylanmış sigortaların kullanılması önemlidir. IEC 60269 gibi standartlar, alçak gerilim sigortalarının tasarımı, performansı ve test edilmesine yönelik yönergeler sağlar. Bu standartları karşılayan sigortalar, çeşitli çalışma koşullarında güvenlik ve güvenilirliklerini sağlamak amacıyla test edilmiştir.
NH sigortaları satın alırken, sigortaların gerekli standartları karşıladığından emin olmak için test raporları ve sertifika belgelerinin istenmesi tavsiye edilir. Bu, sigortaların düzgün çalışacağına ve sisteminizdeki diğer elektrikli cihazlarla uyumlu olacağına dair size güven verir.
Çözüm
NH sigortaların diğer elektrikli cihazlarla uyumluluğunun sağlanması, voltajın, akım değerinin, kesme kapasitesinin, fiziksel boyutların, diğer koruma cihazlarıyla koordinasyonun, çevresel faktörlerin, test ve sertifikasyonun dikkate alınmasını içeren çok yönlü bir süreçtir. NH sigorta tedarikçisi olarak, tüm bu gereklilikleri karşılayan yüksek kaliteli sigortalar sağlamaya kendimizi adadık.
Elektrik sisteminiz için NH sigorta seçme sürecindeyseniz veya sigorta uyumluluğuyla ilgili sorularınız varsa yardım etmek için buradayız. Uzman ekibimiz, özel uygulamanız için doğru sigortaları seçmenize ve bunların diğer elektrikli cihazlarınızla tam uyumlu olmasını sağlamanıza yardımcı olabilir. Tedarik ihtiyaçlarınız hakkında bir tartışma başlatmak için bugün bizimle iletişime geçin ve elektrik sistemleriniz için en iyi NH sigorta çözümlerini bulmanıza yardımcı olmamıza izin verin.
Referanslar
- IEC 60269 - Alçak gerilim sigortaları - Bölüm 1: Genel gereksinimler
- Elektrik Kurulum Kılavuzu, Schneider Electric
- Sigorta Seçimi ve Uygulama El Kitabı, Bussmann
