EV Şarj Kabinlerinde DC1000V aR Sigorta Bağlantılarının Uygulanması



2025 yılında elektrikli araç şarj ekipmanı ve dış mekan EV şarj kabinleri üreticisi ile işbirliğine başladık.

Müşteri, şarj ekipmanı içindeki yüksek-voltaj, yüksek-akım DC devreleri için sigorta korumasına ihtiyaç duyuyordu. Bu proje için, yarı iletken korumasına yönelik iki aR sigorta-bağlantı spesifikasyonu sağladık: XDRS38MH-400 350A aR sigortası ve XDRS51MH-500 500A aR sigortası.

Her iki sigorta modeli de DC1000V uygulamaları için derecelendirilmiştir ve güç yarı iletken cihazları ve ilgili DC devreleri için kısmi-aralık kısa-devre koruması sağlamayı amaçlamaktadır. Bir sigortanın nihai uygunluğu, komple devre tasarımına ve koruma koordinasyonuna bağlıdır.

Müşteri, elektrikli araç şarj sistemleri için dış mekan şarj kabinleri üretmektedir.

Bu kabinler, DC baralarını, güç dönüştürme bileşenlerini, anahtarlama cihazlarını, izleme ekipmanlarını, kontrol sistemlerini ve devre koruma cihazlarını eksiksiz bir şarj güç sistemine entegre eder.

Farklı şarj-kabin akımı gereksinimleri için iki aR sigorta spesifikasyonu sağladık.

İki model, müşterinin her bir şarj kabini yapılandırmasının mevcut değerine, devre tasarımına ve koruma-koordinasyon gereksinimlerine göre- uygun bir sigortayı seçmesine olanak tanır.

Sigorta bağlantıları doğrudan şarj kabinlerinin içindeki DC bara devrelerine takılır.

Her sigorta, cıvatalı bağlantılar kullanılarak iletken bara bölümleri arasında sabitlenir. Bu kurulum yöntemi kompakt bir akım yolu sağlar ve sigortanın kabinin mevcut güç-dağıtım yapısına entegre edilmesine olanak tanır.

Kurulum fotoğrafları şunları gösterir:

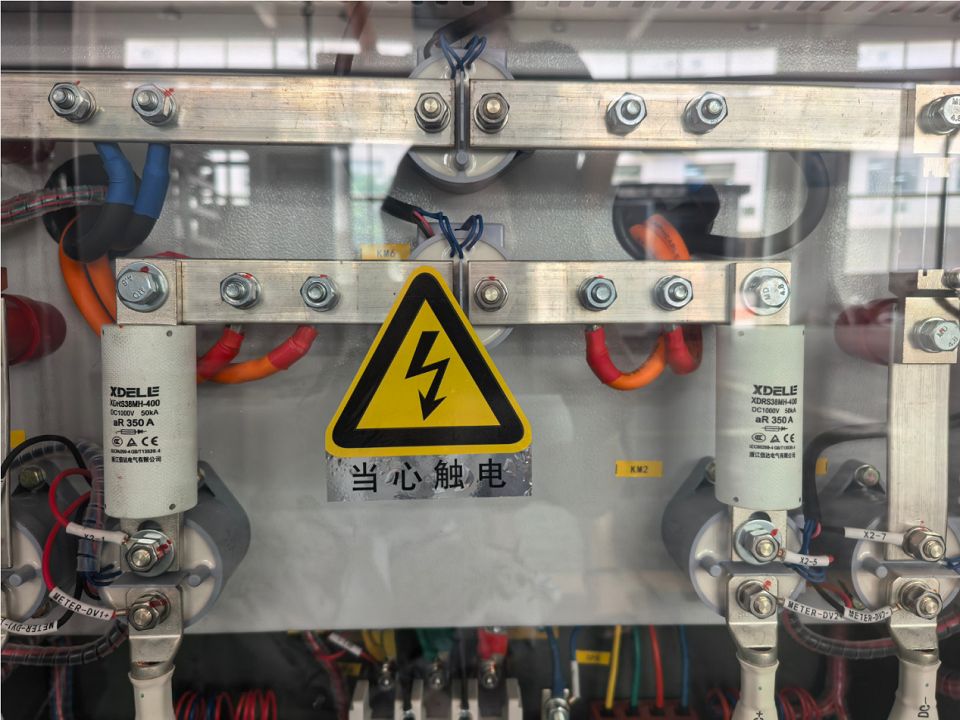

• Bir kabin konfigürasyonuna iki adet XDRS38MH-400 350A sigorta bağlantısı takılmıştır.

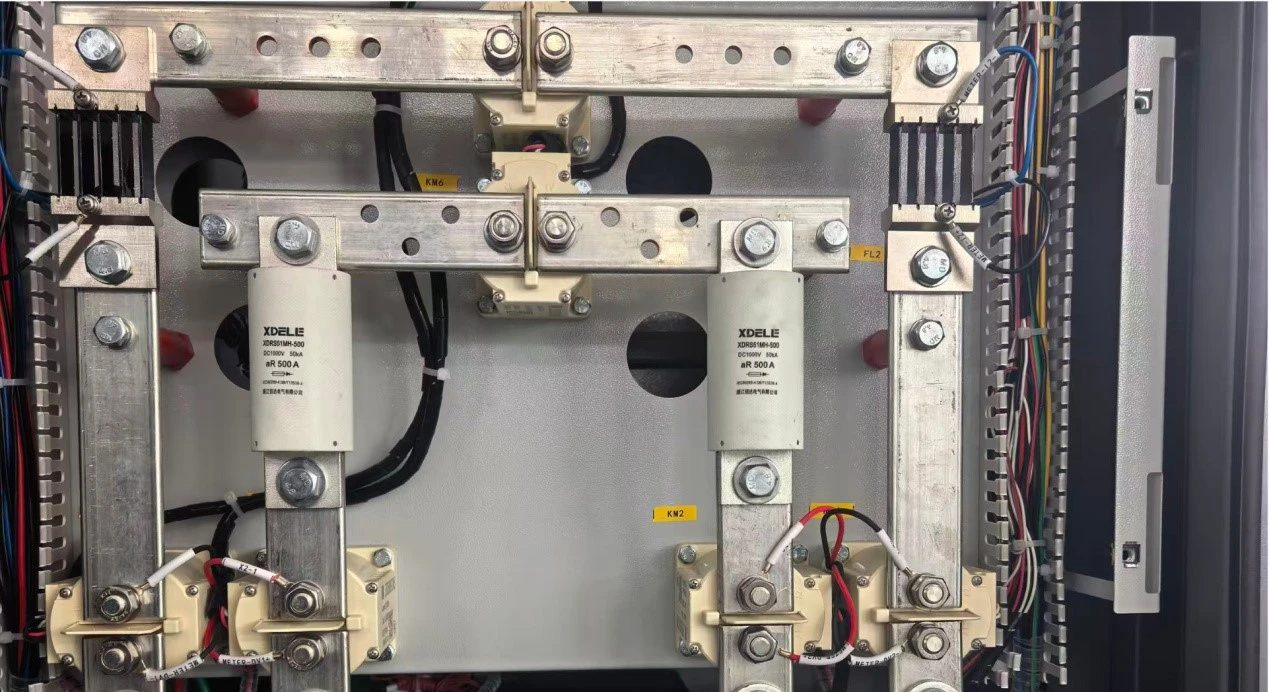

• Başka bir kabin konfigürasyonuna takılı iki XDRS51MH-500 500A sigorta bağlantısı.
• Her sigorta bağlantısının her iki ucunda cıvatalı bağlantılar.
• Kabinin yüksek-akımlı DC baralarına doğrudan bağlantı.
• Kabinin yüksek-akımlı DC güç yollarına takılı sigorta bağlantıları.
• Muayene ve değiştirme için erişilebilir konumlandırma.

Doğru bara hizalaması, temiz ve uygun temas yüzeyleri, üreticinin-belirttiği sıkma torku ve sıcaklık-artış kontrolü, sigorta terminallerinde istikrarlı bir elektrik bağlantısının sürdürülmesi açısından önemlidir.

aR sigortası, öncelikli olarak yarı iletken güç cihazlarının ve ilgili elektrik devrelerinin kısa devre koruması için tasarlanmış kısmi-aralıklı bir sigorta bağlantısıdır. Bu, tam-aşırı yüke-koruma sağlayan bir cihaz değildir.

Sigorta bağlantısının belirlenen çalışma aralığı dahilinde ciddi bir arıza meydana geldiğinde sigorta, arıza süresini, tepe akımını ve geçiş enerjisini-sınırlamak üzere hızlı bir şekilde çalışabilir. Uygun koordinasyon, güç yarı iletken cihazları ve ilgili DC bileşenleri üzerinde oluşan elektriksel ve termal stresin azaltılmasına yardımcı olabilir.

Sigorta, doğru şekilde seçildiğinde ve koordine edildiğinde ciddi bir kısa devre arızasının ek bileşenlere zarar vermesi veya şarj sisteminin diğer parçalarına yayılması riskinin azaltılmasına yardımcı olabilir.

İki DC1000V sigorta çözümü, müşteriye farklı akım gereksinimlerine sahip şarj kabinleri için esnek koruma seçenekleri sağladı.

Proje birçok pratik avantaj sergiliyor:

• Hem 350A hem de 500A kabin tasarımları için sigorta seçenekleri.
• Şarj kabininin içine kompakt kurulum.
• Ekipman bakımı için değiştirilebilir koruma bileşenleri.
• Güç yarı iletken devreleriyle koruma koordinasyonu.

Her kabin için son sigorta seçimi, yalnızca nominal akım yerine komple elektrik tasarımına göre yapılmalıdır. Sigorta-bağlantısı nominal voltajı, maksimum devre voltajına uygun olmalı ve kesme kapasitesi, ilgili ürün veri sayfası ve test belgelerine göre doğrulanmalı ve kurulum noktasındaki olası kısa-devre akımı için yeterli olmalıdır.

Yeni bir EV şarj kabini veya DC şarj-yığını projesi için aşağıdaki bilgiler dikkate alınmalıdır:

• Maksimum DC çalışma voltajı
• Normal çalışma akımı
• Muhtemel kısa-devre akımı

Sigorta koordinasyonu ve kurulumu, ilgili ürün verileri, yarı iletken koruma gereksinimleri ve komple sistem tasarımı kullanılarak kalifiye elektrik mühendisleri tarafından onaylanmalıdır. Bitmiş EV şarj ekipmanının uyumluluğu tek başına sigorta ile belirlenemez.

DC voltajınızı, çalışma akımınızı, muhtemel arıza akımınızı, yarı iletken bilgilerinizi ve kurulum ölçülerinizi bize gönderin. Ekibimiz uygulamanız için uygun sigorta spesifikasyonunun belirlenmesine yardımcı olabilir.

Teknik veriler, numuneler veya fiyat teklifi istemek için bizimle iletişime geçin.
